STC162401
サーミスタ温度計ユニット  STC162411
・デジタル入出力16/16標準搭載
・イーサネット10/100BASE−T標準搭載

・DC電源標準装備(商用電源AC100V供給)
本体価格¥50,400(税込)
ソフト価格¥29,400(税込)
※別途サーミスタセンサー購入必要

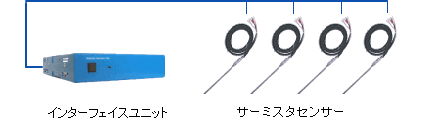

サーミスタ温度計を利用した一般的な構成図
■概要
弊社のサーミスター温度計専用インターフェイスユニット(STC162411)で、最大4チャンネルのサーミスターセンサーを接続することができます。(サーミスターセンサーは、別途購入が必要です。)また、デジタル入出力16/16、アナログ出力(2ch 0〜+10V 100mA MAX)、イーサネット10/100BASE-TとDC電源を標準装備していますので、汎用性に富んだシステム構築に最適の製品となっています。また弊社では、ソフトカスタマイズサービスを行っていますので、現在計画中のシステム仕様を弊社のインターフェイスユニットにファームウェアをOEM化して搭載することで、より充実したシステム機能を実現することが出来ます。

ご要望・ご用命につきましては、お問い合わせ下さい。 STC162401解説書.pdf
御購入方法


■素子互換式サーミスタ測温体の標準温度特性
形E5C2、形E5L、形E5CS等に使用するローコストサーミスタの温度特性表(JIS C 1611-1975準拠)
公称抵抗値 6kΩ(0℃) 30kΩ(0℃) 3kΩ(100℃) 0.55kΩ(200℃) 4kΩ(200℃) 8kΩ(200℃)
使用温度範囲 -50〜+100℃ 0〜150℃ 50〜200℃ 100〜250℃ 150〜300℃ 200〜350℃
サーミスタ定数B 3,390K 3,450K 3,894K 4,300K 5,133K 5,559K
センサー
販売希望価格
(標準)
\3,000
未定 未定 未定 未定 未定

■STC162411 仕様
    仕様概要
形式 STC162411
電圧 AC100V 50/60Hz
消費電流 0.22A Max
動作周囲温度 0〜50℃ 湿度90%以下(但し結露なきこと)
外形寸法 170(W)×217(D)×40(H)mm
重量 1.6Kg
    サーミスターセンサー入力仕様
入力チャンネル数 4チャンネル
測定範囲 0〜+50℃ (±1.0℃)
-10℃〜+100℃ (±2.0℃)
分解能 0.1℃
測定精度 ±1℃/0〜50℃
サーミスター測温体 JIS C 1611-1975 公称抵抗値6kΩ(0℃) B定数 3390K
    デジタル出力仕様
出力形式 フォトカプラ絶縁のオープンコレクタ出力(負論理)
定格出力耐圧 最大 DC35V
定格出力電流 50mA Max(一点あたり)
出力信号の点数 16点(8点単位で1コモン)
応答時間 100μS以下
外部回路電源 DC12〜24V(±15%)
    デジタル入力仕様
入力形式 フォトカプラ絶縁のダイオード入力(負論理)
定格入力耐圧 最大 DC35V
定格入力電流 10mA(一点あたり)
入力信号の点数 16点(8点単位で1コモン)
応答時間 100μS以下
外部回路電源 DC12〜24V(±15%)
    アナログ出力仕様
出力チャンネル数 2チャンネル
出力レンジ 簡易絶縁ユニポーラ 0〜+10V
最大出力電流 100mA(Max)/ch
分解能 12BIT
非直線性誤差 D/A変換部 ±4LSB
